Hur man monterar ett cylindriskt litiumbatteripaket?

Hur ser framtiden ut för marknaden för litiumbatterier?

Litiumjonbatterier (LIB) finns nu överallt i det dagliga livet, i allt mer olika applikationer inklusive elbilar, elverktyg, medicinsk utrustning, smarta klockor, drönare, satelliter och lagring i nyttoskala etc. I framtiden, när människors efterfrågan på ren energi fortsätter att öka, kommer litiumjonbatterier att användas mer allmänt i nya energifält och vindkraft som solenergi. Dessutom, med teknikens framsteg och den kontinuerliga förbättringen av litiumjonbatteritekniken, kommer energitätheten, säkerheten, cykellivslängden, kostnaden och andra aspekter av litiumjonbatterier att förbättras. Framtida litiumjonbatterier kommer att bli lättare, mindre, mer bärbara, effektiva och deras användningsområde kommer att bli ännu bredare. De är en av de viktigaste utvecklingsriktningarna inom området energilagring och energiomvandling i framtiden.

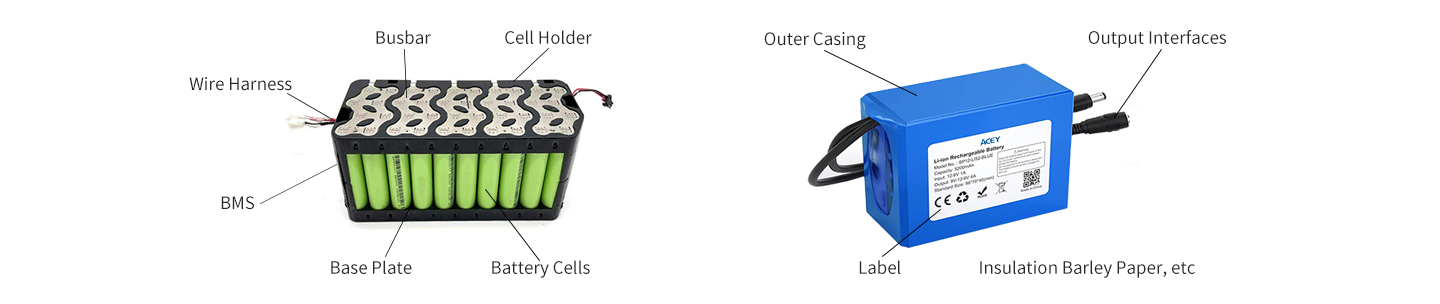

Vilka är komponenterna i ett litiumbatteri?

Huvudmaterialen i litiumbatteripaketet inkluderar batterier, BMS, hölje, kornpapper, EVA, konsoler, högtemperaturtejp, nickelark, ledningar, utgångsgränssnitt, etiketter, säkerhetsrör, etc.

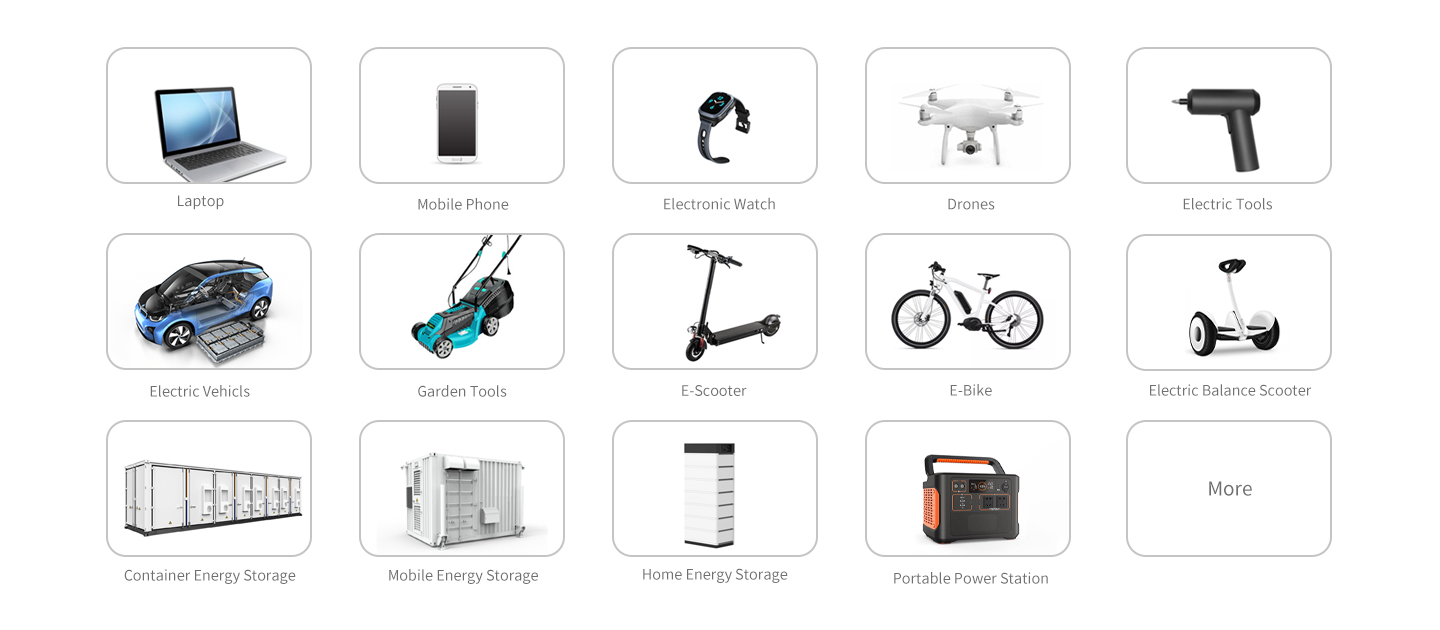

Vilka är tillämpningarna av litiumbatteripaket?

Litiumbatterier används ofta i olika applikationer på grund av deras höga energitäthet, låga självurladdningshastighet och långa livslängd. Här är några vanliga tillämpningar av litiumbatterier:

Bärbar elektronik:Litiumbatterier används ofta i bärbara elektroniska enheter som smartphones, surfplattor, bärbara datorer och digitalkameror.

Elektriska fordon:Litiumbatterier används i elfordon som bilar, cyklar och skotrar. De ger hög effekt och energitäthet, vilket gör dem idealiska för användning i elfordon.

Energilagring:Litiumbatteripaket används för energilagring i förnybara energisystem, som sol- och vindkraft. De kan lagra överskottsenergi som genereras under rusningstid för användning under lågtrafik.

Medicinska apparater:Litiumbatterier används ofta i medicinsk utrustning som pacemakers, defibrillatorer och insulinpumpar. De ger tillförlitlig och långvarig kraft till dessa kritiska enheter.

Flyg och försvar:Litiumbatteripaket används inom flyg- och försvarstillämpningar på grund av deras höga energitäthet och tillförlitlighet. De används i flygplan, satelliter och andra militära tillämpningar.

Robotik:Litiumbatterier används ofta i robotapplikationer som drönare, obemannade markfordon och humanoida robotar.

Etc

Vilken utrustning behöver du för att montera ett litiumbatteri?
Huvudutrustningen för det cylindriska batteripaketets monteringslinje inkluderar batteribildnings- och graderingssystem, batteriisoleringspappersstickningsmaskin, batterisorterare, CCD-testare, batteripackpunktsvetsare, bms-testare, omfattande testare, värmekrympningsmaskin, inkjet-batchkodningsmaskin, batteripacktestare.

Alternativ 1- Halvautomatisk cylindrisk monteringslinje för batteripaket

Alternativ 2- Helautomatisk cylindrisk monteringslinje för batteripaket

Vad är monteringsprocessen för litiumbatteripaket?

Steg 1-Battery Cell Capacity Grading

1) Produktbeskrivning

Battericellkapacitetsgraderingsmaskin används för att testa kapacitet, laddning och urladdning av ett enda batteri, för att uppnå konsistensen av battericeller.

2) Arbetsprincip och funktioner

Kapacitetssortering av Li-ion-batterier skärmas av cellkapacitetsklassningsskåpet, cellkapacitetsklassningsskåpets funktion liknar laddaren, förutom att den kan ladda och ladda ur ett stort antal batterier samtidigt.

Litiumbatterier hanteras av dator för att få data från varje testpunkt, för att analysera storleken på dessa batteriers kapacitet och interna motstånd och andra data för att bestämma batteriernas kvalitetsnivå, och denna process är kapacitetssortering.

*Varje kanal kan startas och stoppas vid en enda punkt, och svarshastigheten är snabb

*Operationen är enkel, bekväm och intuitiv

*Modulär design, lätt att underhålla

*Den digitala ström- och spänningsautomatiska kalibreringsfunktionen

*Använder nätverksanslutning och SQL-databas

*Hårdvarutekniken är avancerad, stabil och hållbar

3) Produktmodell

Steg 2-Papper för battericellisolering

1) Produktbeskrivning

Funktionen för isoleringspapperslimningsmaskin är att klistra in ett lager kornpapper utanför den positiva polen på det cylindriska batteriet, så att det har god isolering, slitstyrka, vattentäta och andra egenskaper och effektivt förhindrar den positiva och negativa kortslutningen av batteripaketet under vibration.

2) Arbetsprincip och funktioner

Batterietikettmaskinen styrs av en PLC-stegmotor och cylinder för att slutföra den positiva elektrodklistringen av den färdiga battericellen med kornpapper.

Med hjälp av en cylinderdriven skärkniv för stämpling stansas och fästs fyra battericeller på en gång. Skivorna är gjorda av höghastighetstålmaterial, med hög slitstyrka, bra produktkvalitet och hög produktionseffektivitet.

Den kan användas för flera ändamål, och om olika cellmodeller behöver klistras med kornpapper, byt helt enkelt formen så kan du växla mellan dem.

*Ungefär 4000 cylindriska batterier kan fyllas i per timme.

*Hög konsekvent placering och låg defektfrekvens.

*Felinformationspåminnelsefunktion, felljud och ljuslarm, kan snabbt diagnostisera fel.

3) Produktmodell

Forma	Utbytbar	Utbytbar	Anpassat
Cylindriskt batteri	18650/21700/26650/32650/32700	32140/33140
Produkter			Mer

Steg 3-Battericellssortering

1) Produktbeskrivning

Litiumjonbatterisorteraren används för att sortera det interna motståndet och spänningen hos cylindriska litiumbatterier. Den inbyggda testaren använder HIOKI3561/HK3561 högprecisions internt motstånd och spänningstestsystem, och testresultaten analyseras av dator för att generera klassificeringsdata, och historiska testdata kan frågas, räknas och exporteras. Den är också utrustad med streckkodsskanningsfunktion, som kan analysera och spara batteritestdata. Den antar exakt servomotorstyrning och synkron remdrift, vilket avsevärt förbättrar testhastigheten och stabiliteten hos testdata.

2) Arbetsprincip och funktioner

Batteriet laddas manuellt i det nedre facket, sedan testas batteriet för internt motstånd och spänning, det testade batteriet flödar in i bältesfacket, QR-koden eller streckkoden på batteriet skannas automatiskt, data matas automatiskt in i systemet och slutligen skjuts batteriet in i motsvarande öppning.

Med den integrerade industriella kontrollen kan alla parametrar för batteriet spåras och spåras, vilket är bekvämt för datahantering och lätt att använda. Batterispänning, batteriets inre resistans, grupperingsinformation och andra hanteringsfunktioner.

Anpassa till olika typer av batterier, lätt att byta typ och lätt att använda.

Inbyggd högprecision HIOKI3561 intern resistanstestare, hög testnoggrannhet och snabb.

3) Produktmodell

Cylindriskt batteri	18650/21700/26650/32650/32700			32140/33140	Anpassat
Forma	Utbytbar
Streckkodsläsare	Frivillig
Testare	HK3561/HIOKI3561
Kanaler	5	6	11	5
Produkt					Mer

Steg 4-Detektering av batteripositiv och negativ polaritet

1) Produktbeskrivning

CCD-testare är en anordning för att testa om batteripolariteten är korrekt placerad i den automatiska punktsvetsfixturen. Den används i kombination med automatisk punktsvetsmaskin för att undvika större olyckor orsakade av kortslutning av batterier på grund av manuella placeringsfel.

2) Arbetsprincip och funktioner

Genom CCD-datorsystemet, ställ in mätläge och noggrannhetsparameterintervall, justera parametrarna och utrustningen börjar övervaka och gå in i arbetstillståndet.

Åtgärdsprocess: manuell laddning av hela lådan med batterier → start CCD-detekteringsknapp →CCD-systemanalys → CCD-systemdiskriminering (OK/NG) → materialmottagande personal för att ta emot material.

Funktioner:

Utrustningen är utrustad med ljud- och ljuslarm, felalarm m.m.

Driftsparametrar kan fritt ställas in enligt kundernas faktiska krav.

Lämplig för polaritetsdetektering av en mängd olika batterier, vilket sparar arbetskostnader och kan utföra mycket repetitiva uppgifter.

CCD visuell inspektion kan fungera stabilt under lång tid, med god tillförlitlighet och hög detektionsnoggrannhet.

3) Produktmodell

Cylindriskt batteri	18650% 2f21700% 2f26650% 2f32650% 2f32700% 2f32140% 2f33140 etc		Anpassat
Kamera	HIKVISION 6-12 miljoner pixlar
Transportband	Utan	Med
Produkt			Mer

Steg 5-Battery Pack Punktsvetsning

1) Produktbeskrivning

Batteripackpunktsvetsare används för att svetsa nickelplåt med många litiumbatterier till ett grupppaket, som är lämpligt för batteripaketmontering i fabriken för 14500 18650 21700 26650 32700 etc multiparallell multi-seriekombination. Det kan användas i elverktygsbatteri, torsionsbilsbatteri, energilagringsbatteri, skoterelektriskt fordonsbatteri, etc.

2) Arbetsprincip och funktioner

Batteripunktsvetsare, även känd som motståndssvetsare, är principen för svetsning genom att använda motståndsvärmen som genereras av den elektriska strömmen genom arbetsstyckets svetsfog.

Vid arbete klämmer två elektroder ihop arbetsstycket, så att de två metallskikten bildar ett visst kontaktmotstånd under trycket från de två elektroderna. När svetsströmmen flyter från en elektrod till den andra bildas en transient termisk svets vid de två kontaktmotståndspunkterna, och svetsströmmen flyter omedelbart längs de två arbetsstyckena från den andra elektroden och bildar en krets utan att förstöra den inre strukturen hos arbetsstycket som ska svetsas.

Stöd brytpunktsstart, automatisk start och manuell start.

Kalllödfog och tätningslarm.

Enkelt program, stödmatris, array och punktprogram, kan lagra 100 gruppparametrar.

Svetsnålsnötningslarm.

Inbyggd svetsströmsmonitor, kan visa realtidssvetsström.

Kan matchas med produktionslinjen för litiumbatterigruppen.

3) Produktmodell

Cylindriskt batteri	18650/21700/26650/32650/32700/32140/33140					Anpassat
Nuvarande	5000A/8000A/10000A
Svetskraft	DC inverter/transistor
Svetsmetod	Manuell		Automatisk
Produkttyp	Brygga	Med glidskena	Enkel sida	Dubbel sida	Med PC
Produkt						Mer

Steg 6-Testning av batterihanteringssystem

1) Produktbeskrivning

BMS-testare används i säkerhetstestet av litiumbatteriskyddskort för att upptäcka om skyddskortets funktionella indikatorer ligger inom rimliga parametrar.

2) Arbetsprincip och funktioner

BMS-testaren använder kapacitans för att simulera batteriladdning och urladdning, och utför överladdningstest, överladdningsåtervinningstest, överurladdningstest, överladdningsskyddsåtervinningstest, standby-strömförbrukningstest, överströmstest, etc. för skyddskortet.

Funktioner:

Antalet serier är valfritt från 1-32;

Olika skydds- och återställningsfunktionstester;

Kan välja antalet sektioner som ska testas efter dina egna behov;

Testresultat kan sparas automatiskt;

3) Produktmodell

Serier	16/20/24/32		Anpassat
Nuvarande	120% 2f150% 2f200% 2f300% 2f400% 2f500% 2f600% 2f800A etc
PERSONDATOR	Med	Utan
Produkt			Mer

Steg 7-Batteriomfattande testning

1) Produktbeskrivning

Den batteriomfattande testaren är en enhet för snabb och exakt testning av färdiga batteriprestanda. De viktigaste testpunkterna inkluderar: öppen kretsspänning, internt AC-motstånd, urladdningstest, urladdningsöverströmstest, kortslutningsskyddstest, laddningstest och laddningsskyddstest.

2) Arbetsprincip och funktioner

Batteriets heltäckande testare är att applicera en belastning på batteriet eller applicera en liten växelström för att mäta öppen kretsspänning, växelströms inre resistans, urladdningstest, urladdningsöverströmstest, kortslutningsskyddstest, laddningstest och laddningsskyddstest och andra parametrar för att snabbt avskärma och bedöma batteriets prestanda och bra eller dåligt, genom att ställa in de övre och nedre gränserna för batterimätningsparametrarna för att snabbt upptäcka de dåliga batterimätparametrarna.

3) Produktmodell

Spänning	50% 2f60% 2f100% 2f120V etc		Anpassat
Nuvarande	120% 2f200% 2f300% 2f500% 2f600A etc
Produkt			Mer

Steg 8-Batteripaket PVC-krympning

1) Produktbeskrivning

Värmekrympplastmaskin är designad för cylindrisk och kombinerad batterivärmekrympförpackningsprocess, med en kombination av fjärrinfraröd och cirkulerande vindvärmeteknik för att säkerställa enhetlig värmekrympning av batteriplastlocket, vacker deformation och hög koncentration. Lämplig för PVC, PP, PE, POF och andra typer av krympfilm.

2) Arbetsprincip och funktioner

Värmekrympmaskin använder värmekrympfilmer för att ändra det oregelbundna arrangemanget mellan de ursprungliga molekylerna under uppvärmning. Under infraröd och annan termisk strålning omarrangeras plastmolekyler tätt, vilket kraftigt minskar det ursprungliga området och fäster vid produktens yta för att uppnå förpackningsändamål.

Genom att använda värmare av rostfritt stål och kraftfulla lufttillförselmotorer värms krympugnen upp snabbt, har en stor luftvolym och jämnt luftflöde.

Transportbandets hastighet och ugnskammarens temperatur kan justeras efter produktstorlek och uteffekt för att uppnå bästa krympeffekt.

Den elektroniska regulatorn kan justera transportbandets transporthastighet godtyckligt.

Om du använder en dubbelskiktsisoleringsanordning blir maskinens utsida inte för varm.

Högtemperaturbeständigt och isolerat sladdtyg, vilket kraftigt minskar värmeförlusten.

Transportörkedjan antar solida rullar och är externt lindad med högtemperaturbeständig silikonslang, som tål tunga föremål utan deformering av rullarna.

3) Produktmodell

Modell	4020C	4525C	5035C	Anpassat
Krympfilm	POF PVC PP	POF PVC PP PE
Tunnelstorlek (mm)	1200x400x200	1200 x 450 x 250	1200 x 500 x 350
Krympbar produktstorlek (mm)	350*150	400*200	450*300
Produkt				Mer

Steg 9-Utskrift av batterikod

1) Produktbeskrivning

Inkjet batch-kod-utskriftsmaskin sprayas på batteriets yttre yta med information om batteriet, inklusive tillverkare, modell, produktionsdatum, spänning, kapacitet, energi, produktionsbatchnummer, etc.

2) Arbetsprincip och funktioner

Arbetsprincipen för en fortsatt bläckstråleskrivare är att bläck kontinuerligt sprutas ut från ett enda munstycke genom tryck, och efter kristalloscillation går det sönder och bildar bläckprickar; Efter att ha laddats med bläckprickar och avböjts under hög spänning, skannas den rörliga objektytan till tecken.

Produkterna används i stor utsträckning inom livsmedelsindustrin, kosmetikaindustrin, läkemedelsindustrin, bilindustrin och andra delar bearbetningsindustrin, tråd- och kabelindustrin, aluminiumplaströrsindustrin, tobaks- och alkoholindustrin och andra områden. Kan användas för att skriva ut engelska, förenklad kinesiska, arabiska siffror, serienummer, streckkoder, tid, datum, varumärkesmönster, specialteckensnitt och annat innehåll.

3) Produktmodell

Produkttyp	Drop on Demand (handhållen)	Drop on Demand (med transportband)	Fortsätt bläckstråleskrivare
Produkt				Mer

Steg 10-Åldringstestning av batteripaket

1) Produktbeskrivning

Batteripaketets livscykeltestare är ett åldringstest för laddnings-/urladdningscykeln för batteripaket med analog motor för att beräkna kapaciteten och antalet laddningar/urladdningar eller livslängden för batteripaketet. Testartiklarna inkluderar: batteriladdningsskyddsspänning, urladdningsskyddsspänning, kapacitet, etc.

2) Arbetsprincip och funktioner

Batteriets livscykeltestsystem inkluderar huvudsakligen PC-programvara, USB-hubb, router, åldrande instrument. Kärnan ligger i det åldrande instrumentet, det åldrande instrumentets huvudkontrollchip är 32-bit ARM-chip, som är mycket snabbare än den traditionella mikrokontrollern i utförande och har högre noggrannhet vid mätning av spänning och ström. Enheten har fyra teststeg: laddning, urladdning, hyllning och cykling. Genom att redigera motsvarande steg kan batteriet testas i enlighet med den inställda processen.

I nätverksläget ansluts den automatiskt, utan manuell anslutning.

Använd MYSQL-databasen för att spara data för att säkerställa att data inte går förlorade, och tillhandahåll mätdatagranskningsfunktion.

Flera instrument kan använda nätverket för att kommunicera med PC-programvara, vilket minskar datorgränssnittet. Endast en nätverksport behövs för att styra alla instrument, vilket säkerställer realtids- och fullständig kommunikationsdata.

Instrumentnumret visas med LED-lampor, och positionen för motsvarande instrument kan kontrolleras intuitivt. Numret kan ändras med mjukvara, vilket återspeglar instrumentets flexibilitet.

Utöver P plus- och P-gränssnitten tillhandahåller instrumentet även CH plus och CH-, som kan testa speciella färdiga batterier och ladda och ladda ur dem på ett instrument.

Batteriet kan laddas så länge som batteriet är inom testområdet, vilket undviker problemet att laddaren bara kan ladda en viss typ av batteri.

3) Produktmodell

Typ		Vanligt		Energi-feedback		Anpassat
Spänning		10A-1200A
Nuvarande		20V-700V
Kanaler		1/2/3/4/6/7/8/12/16/32
Produkter	Spänning & Ström	30V 10A laddning 20A urladdning	100V 10A laddning 20A urladdning	120V 150A laddning 150A urladdning	150V 200A laddning 200A urladdning	Mer
	Kanaler	12	7	4	2
