Automatisk prismatisk litiumbatteripaket monteringslinje



Automatisk prismatisk litiumbatteripaket monteringslinje







ACEY-XM230420-projektet är baserat på kundens produktionsprocesskrav och verkstadslayout, skräddarsydd kombinerat fyrkantigt skal litiumbatteri energilagring PACK-modul automatisk produktionslinje, designstrukturen för denna linje är rimlig och kompatibel, och är lämplig för batterier av olika storlekar och specifikationer Modulproduktion; Projektplanen är självständigt utvecklad och designad av vårt team, bearbetad och monterad, beställd och utbildad för eftermarknadsservice. Hela linjen antar en modulär design och består av följande funktionsområden - matning och sortering, limning av monterade ramar, manuell stapling, extrudering och bindning, bindningsavsökningskod, polaritetsdetektering, stolprengöring, placering av anslutningsstång, svetsning av anslutningsstång, inhämtning linjesvetsning, packning, locklåsskruv, EOL-test, dubbelhastighets kedjecirkulationslinje, verktygsfixtur, dålig borttagning, manuell off-line Sammansättning av andra organisationsarbetsstationer För sin avkastningsgrad, dess krav på inkommande material: så modulkapslingsmaterial ( ändplattor, konsoler, tejp, batterier etc.) kräver garanterat konsistens.















Cellanpassningsområde:	Mått modulområde: längd 500-800, bredd170-220, höjd 200-280
Miljöförhållanden:	Lufttryck: {{0}}.5~0.6 Mpa
Kraftkällespänning:	380V, 50Hz
Total effekt:	Mindre än eller lika med 12KW
Area bärighet:	>400 kg/m
Miljökrav:	temperatur 10-40 grad ;fuktighet 30-70 procent
Fuktighet:	20 procent -90 procent
Utrustningsutnyttjandegrad:	>95 procent
Produktkvalificeringsgrad:	>99 procent
Uppfylla säkerhetsproduktionskrav, inklusive produktsäkerhet och batterisäkerhet;
Transportörens storlek:	800mmx600mm
Linjekropp:	25000(längd)x2000(bredd)x1900(höjd)mm (beroende på faktisk design)
höjd från löpande band till mark:	750 mm±50 mm
Varje automatisk station är utrustad med ett pallupplyftningsverktyg och den manuella stationen är utrustad med ett upplyftande verktyg enligt efterfrågan. Varje manuell station är utrustad med en pallstoppmekanism som standard.
Förenade färgkrav för ställskåp: standard enhetlig användning av "vit" (färgmatchning kan anges)



InledningJontillMekanismModulfunktioner——Kedjekroppsverktyg med dubbel hastighet

Huvud funktioner avutrustningen:

Denna modul realiserar huvudsakligen den automatiska cirkulationen av verktygspallar och består av hiss/dubbelhastighetskedjans huvudkropp/verktygsmekanism/blockeringsmekanism

Belastningen är större än 150 kg, varje blockerande stoppläge kan frigöras automatiskt eller manuellt aktiveras med knappen



Introduktionto Mekanismmodulfunktioner——OCV-testsortering



Modulefunktionsintroduktion:

Denna modul använder huvudsakligen högprecisionstestinstrument för att slutföra klassificeringen och dataregistreringen av det interna spänningstestet för den kvadratiska skalcellen. Genom manuell plockning och lastning transporterar bandet batterierna till det område som ska testas. Först läser en högupplöst identifieringskodläsare batteriets identitetskod och slutför sedan OCV-testet och matchar data med batterikoden som ska sparas eller överföras. Testvärdet ligger inom intervallet. Batterierna plockas upp av manipulatorn och transporteras till olika växlar för att rinna ut. Om testet överskrider det inställda värdet kommer de att flyttas till NG-kanalen. När OK-kanalen är full av 8 batterier, kommer de att laddas i buffertlådan av manipulatorn, och bandtransportören kommer att skickas till limmet. Staplingsposition för att slutföra nästa process

Funktionellafördelar:

1. Tillståndsvärdet för testparametrarna kan ställas in på människa-maskin-gränssnittet.

2. Sonden antar en nickelpläterad sondmontering, och fyrtrådsmetoden används för testning. Sonden är cylindrisk och botten av sonden är vass, vilket kan anpassas väl för att säkerställa kontakt, förnicklad sondprocess, reducerar impedansen kraftigt, förbättrar testnoggrannheten.

3. Systemtestets batteriprestandadata implementerar databashanteringsläget, långtidslagring, stark spårbarhet, med dataanalysfunktionen för programvaran, produkten Genomför långsiktig övervakning och analys av prestanda och kvalitet för att vägleda förbättringen av FoU-formler och förbättra produktionsprocessen.

4. Den mekaniska griparen är utformad för att förhindra att den glider och kläms. Skydda battericellerna effektivt,

5. Förhindra misstag och matchande grupper på grund av personalmisstag, öka rambuffertdesignen för att förhindra luring,

6. Utrustningen är lätt att använda, bekväm att felsöka och stabil i prestanda.



Introduktion tillMekanismModulfunktioner——OCV-testsortering



Tekniska parametrar för utrustning:
Mchine sorteringsredskapskanaler	6 plus 1 kanaler (OK och NG)
Noggrannhet för detektering av intern motstånd	Mätområde {{0}} mΩ; Noggrannhet ±0,5 procent rdg; Upplösning 0,1mΩ
Spänningsprovningsnoggrannhet	Område {{0}}V;grundläggande noggrannhet ±0,015 procent rdg;upplösning 0,1mV
Rate Sation Single Machine Failure	Mindre än eller lika med 2 procent
Produktionskvalifikationsgrad	Större än eller lika med 99,5 procent
Produktionsförmåga	10-12PPM
Batterimodell	Prismatisk cell (breddområde: 168-200/höjdområde: 204-230/tjockleksområde: 70-90)
Viktiga delar av denna maskin:
Testare med hög precision	HIOKI BT3561A/DM7275
Höghastighetskodläsare	KeyenceSR1000
Glidskena	HIWIN
Skruvstång	TBI
Industriell dator	Advantech PC3150



IntroduktiontillMekanismmodulfunktioner——Tejp/stapling/bandning





InledningJontill Mechanism Module Funktioner——Skanna kodbindning och skriv ut streckkod



Mainfunktionnsav utrustningen:

Denna modul realiserar huvudsakligen kodavsökning av staplade och buntade batterimoduler, som är associerade och genererade motsvarande modulkoder genom datorbehandling. Stationen drivs huvudsakligen av en kombination av manual och utrustning.





Introduktion tillMigchanismModulfunktioner——Visuell detektering av polaritet

Huvudfunktioner för utrustningen:

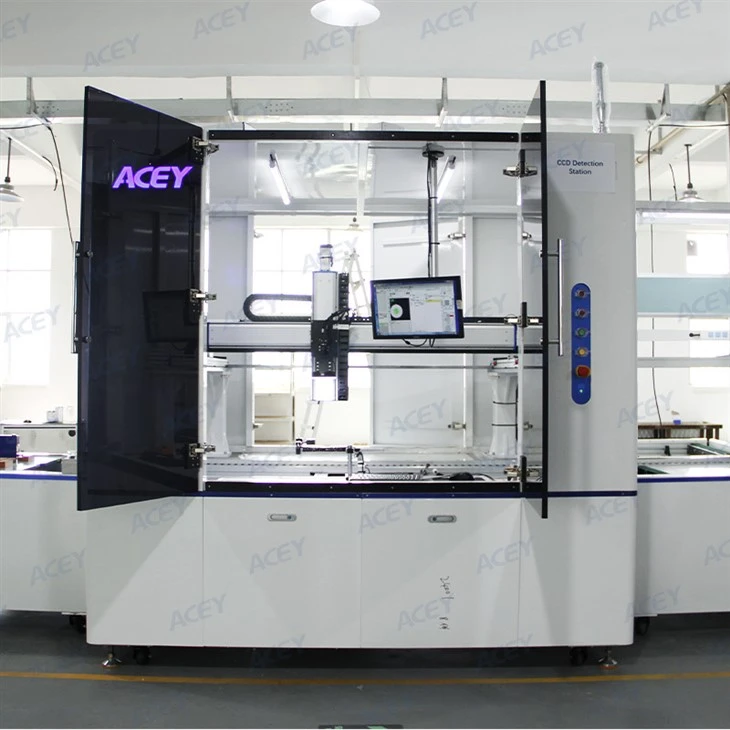

Batterimodulens CCD-polaritetsdetektering är huvudsakligen tillämplig på batterimodulens trötthet och försumlighet under den manuella staplingsprocessen leder till fel arrangemang av de positiva och negativa elektroderna, vilket orsakar en kortslutning av modulen, vilket medför onödiga säkerhetsrisker och ekonomiska förluster; utrustningen i detta avsnitt. Markeringspunkterna för cellstolparna identifieras genom att ta bilder med kameran a, och den visuella programvaran beräknar och jämför om staplingsarrangemanget är fel. När detekteringen utlöser ett arrangemangsfel eller larm, bekräftas utlösningen manuellt på plats och släpps ut till dålig grad.



Equipmentfördel:

Visuell inspektion av repetitivt arbete kan effektivt undvika uppkomsten och utflödet av defekter orsakade av personaltrötthet och försumlighet, och tömma dem i tid före beläggning för att minska kostnaderna för omarbetning efter svetsning



Introduktion tillMekanismModulfunktioner——Positiv och negativ elektrodlaserrengöring





Introduktiontill mekanismmodulfunktioner——Lasersvetsning av positiv och negativ pol aluminiumplåt av PACK





Lasersvetsningmaskinindikatorer:

1) Svetstjocklek 0.5-3mm (justerbar);

2) Räckvidd: 800*400*300mm;

3) Svetshastighet: 10 mm/s (justerbar);

4) Lasertyp: kontinuerlig;

5) Lasereffekt: 3kw (justerbar);

6) Galvanometerpunkt: mittpunkt 0,15 mm;

7) Utrustad med luftknivsdammborttagning;

8) Laserarbetsmedium: optisk fiber;

9) Laserlivslängd: Större än eller lika med 5 år;

10) Om utrustningen behöver köras automatiskt över den dubbelväxlade kedjekroppen är nettobredden på den dubbelväxlade kedjekroppen 850 mm och näthöjden är 750 mm (från marken till den högsta punkten på dubbelhastighetskedjan body), och linjekroppen har sin egen positioneringsförlängning (med 4 positioneringskolumner)



Introduktionto Mekanismmodulfunktioner——EOL-test







huvudmaterialAlloctionLista



SN	Standard delkategori	Beskrivning av funktion och varumärkesbegränsningar	Ursprung
1	Maskinställ	Aluminiumprofil plus ytbehandling av plåt	Kina
2	Bearbetade delar	Ytan på aluminiumdelarna är sandblästrade och oxiderade, och järndelarna är elektropläterade	Kina
3	människa-maskin	verenton
4	PLC	Panasonic/Rektor	Japan/Kina
5	Dispaly	Lenovo
6	Industriell dator	Advantech
10	Strömförsörjning	Omron/Mingwei
11	Sensor	Panasonic, Omron, AirTAC	Japan och Taiwan
12	Tillbehör för elektrisk styrning	Chint
13	Kontaktor	Chint
14	Knapp
15	Vanlig motor	台精
16	stegmotor	英仕达
17	servomotor	Rektor/Panasonic
18	I/O-kort	雷赛
19	cylinder, magnetventil	AirTAC	Taiwan
20	lager eller linjärt lager	NSK, FAG	Japan
21	styrskena	HIWIN,TBI	Taiwan
22	Strukturella standarddelar	Yiheda
